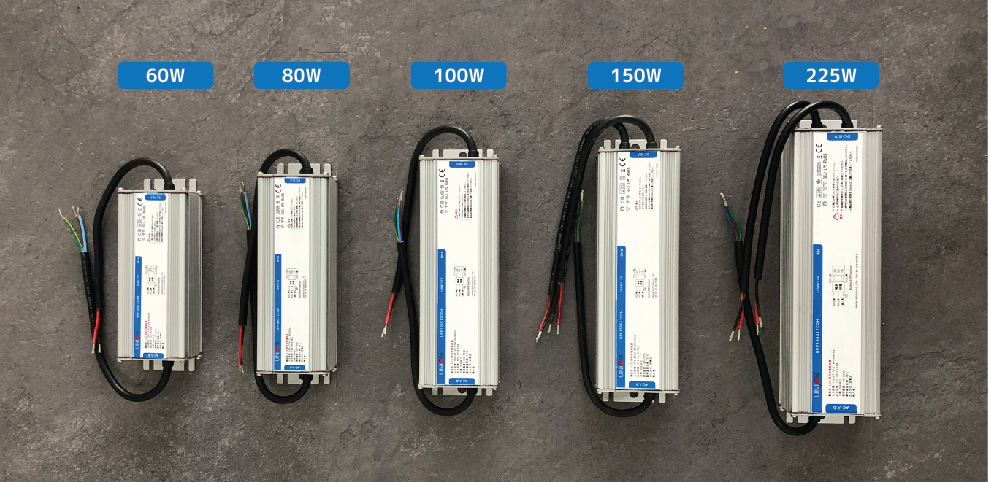

製品名	LED照明用電源装置(防水型)
入力定格	100-277V~2A 50/60Hz
出力定格	12V=12.5A
力率	0.9以上
使用温度	-40~70℃
動作温度定格	75℃
製造地	韓国
保証期間	5年







製品の信頼性および安全性を維持するために、この取扱説明書をお読みの上、使用法を充分に熟知された後でお使い下さい。間違った使用法は感電、損傷、発火等の危険があります。



警告

---



取扱の不注意により身体上の重大な傷害を被ることがありますので、次の事項を厳守してお使いください。

１．本品の脱付着は電源をオフにした語で行わなければならず、感電防止のために配線が終わった後で電源を入れて下さい。

２．使用時の感電を防止するため、F.G(FRAME GROUND)端子を必ず接地して下さい。

３．可燃性、爆発性ガスがある場所では使わないで下さい。

４．電源を遮断した直後に感電の恐れがありますので、本品の端子に身体を接触されないで下さい。

５．異常を感知した場合は直ぐ電源を遮断して下さい。





注意

---



身体上の傷害や財産上の損失を被ることがありますので、次の事項を厳守してお使い下さい。

１．本品は当社のA/Sエンジニア以外の者が分解修理することを禁じます。

２．本品の使用に先立って用途に適した容量の製品であることを必ず確認して下さい。

３．本品に表記された定格入力電圧のみでお使い下さい。

４．製品の寿命や信頼性に影響をするので、次の場所に設置しないで下さい。

     (1)風通しが悪く、周囲の温度が高い場所

     (2)揮発性及び引火性物質がある場所

     (3)腐食性、可燃性有害ガスが発生する場所

     (4)誘導障害、ノイズが多く発生する場所

     (5)直射日光のあたる場所に使用しないで下さい。

     (6)振動、衝撃が酷い所では使わないで下さい。

     (7)強い高周波ノイズやサージを発生する機器から遠く話して接地して下さい。

５．本品が通電中には高温が発生して火傷の恐れがありますので、ケース及び防熱板類に身体を接触させないで下さい。

６．本品を廃棄する時には産業廃棄物として処理して下さい。





製品の設置方法

---



１．スイッチング電源からの熱放出を容易にするため、金属板の設置をお勧めします。

２．スイッチング電源からのAC入力及びDC出力線を堅固に連結しなければなりません。

     (堅固でない場合、接触抵抗による過熱が発生することがあります。)

３．AC入力とDC出力線を反対に連結しないようにラベルの結線図を確認した上で結線して下さい。

４．AC入力電源がスイッチング電源で許容される電圧の範囲内に含まれる電圧かどうか確認の上、電源を印加して下さい。

５．自然冷却方式

     (1)電源の周囲に熱が溜まらないように自然対流を充分に確保して下さい。

     (2)製品を段を積んで設置したりするのは放熱の妨害になりますので避けてください。

     (3)密閉構造や自然対流を発生しない構造の場合には、スイッチング電源周囲の温度上昇により故障の原因になります。

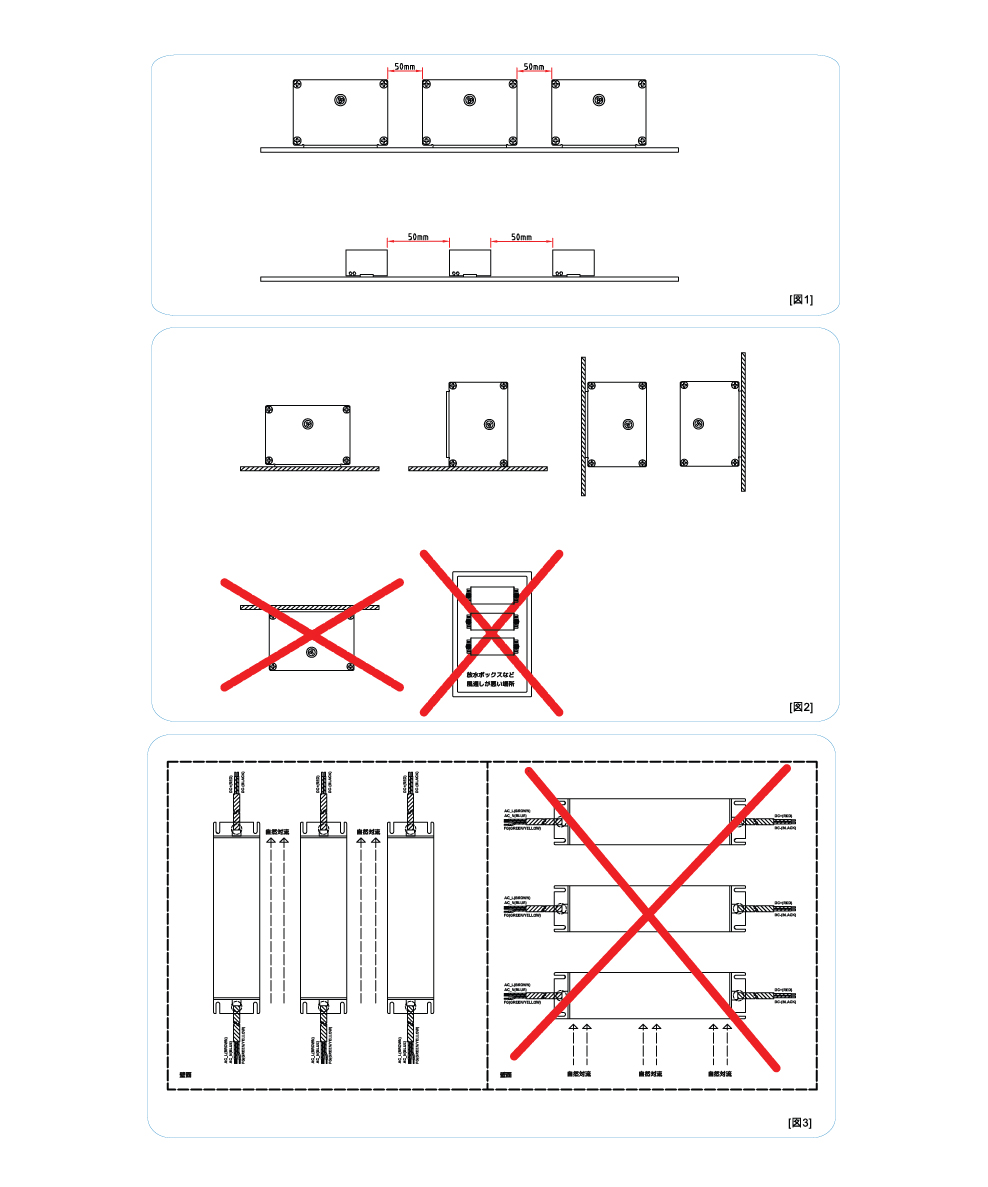

     (4)スイッチング電源設置時の間隔や自然対流を利用した正しい設置方向については図1, 2, 3をご参照願います。





６．電源設置スクリュー(勧奨)：スクリュートルクM3.5:1.27N.m(13kgf.cm)

７．製品のねじれ、屈曲や衝撃などのストレスのないよう、平らな面に固定して下さい。

８．設置側に放熱効果が高く、温度的に有利な金属版に設置することをお勧めします。

９．Ta/Tc数値範囲を超えない温度内でご使用下さい。

      Ta/Tc数値範囲を超過した場合、OTP機能が作動し、コンバーター出力がオフ又はオン/オフを繰り返します。

      時間が経過し、Ta/Tc数値範囲内になるとコンバーター出力は正常に戻ってきます。

      OTP機能が作動すると、Ta/Tcが定格内であるか確認の上、

      ご使用下さい。(Ta：コンバーター周り温度／Tc：コンバーター表面のうち、最も熱い部分の温度)

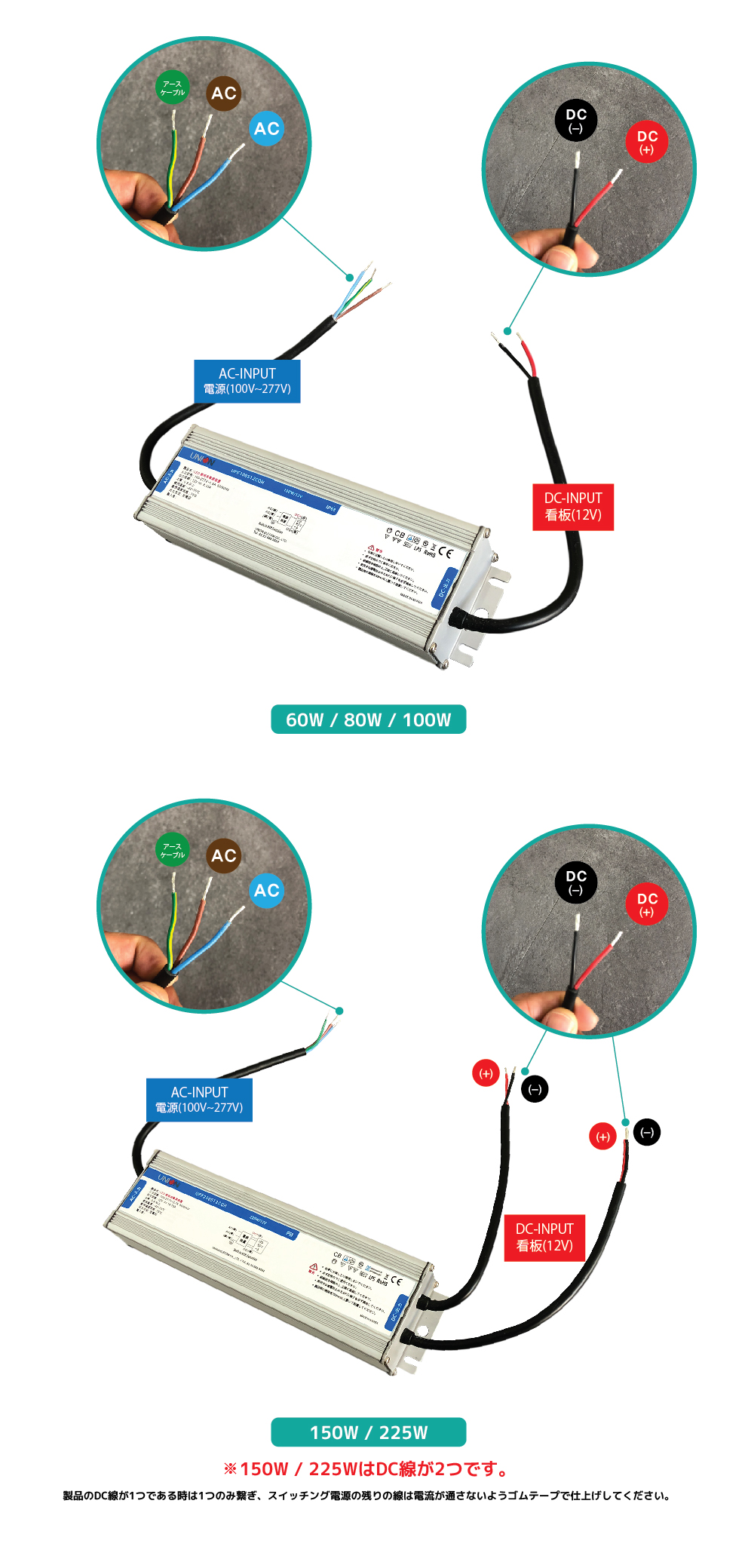

10．結線方法

９．Ta/Tc数値範囲を超えない温度内でご使用下さい。

     (1)茶色及び空色または白色の線。

      AC_LとAC_Nを換えて、連結しても構いません。

     (2)出力線(⊕,⊖)

      DC⊕：赤または白、DC⊖：黒または白/黒の線

      極性が換わらないよう、気を付けてください。

     (3)FRAME GROUND（F.G）

      縁の線。

      感電事故の予防やEMI改善の為に、必ずアース(接地)を行って下さい。

     (4)出力線が２つの場合、同じ色を結び、ご使用ください。

     (5)屋外に設置する場合、配線の接続の後、必ず放水処理を行って下さい。





製品の欠陥が発生した時の点検事項

---



１．定格入力電圧が印加されているかどうか確認する。

２．入・出力配線が正しく接続されているかどうか確認する。

３．配線の線材が細すぎないかどうか確認する。

４．出力電流及び電力が規格より高くなっているかどうか確認する。

５．LED負荷による定電圧、定電流の選定が正しいかどうか確認する。

６．LED負荷のVF値がSMPS出力電圧より高くないかどうか確認する。

７．LED負荷のVF値がSMPS出力電圧の75％より低くないかどうか確認する。





品質保証

---



１．製品の保証期間は、シリーズ別に5年です。(製造Lot No.基準)

２．品質保証の期間内に正常な状態で発生した性能、機能上の欠陥は無償で修理して差し上げます。

３．無償保証に該当しない場合は下記の通りです。

     (1)品質保証期間が経過した後に発生した故障

     (2)消費者の故意、又は過失により発生した故障

     (3)当社の品質保証部や指定されたA/S場所以外で修理して発生した故障

     (4)規定された設置方法と異なった設置により発生した故障

     (5)火災、浸水、その他の自然災害に起因する故障

４．本品の外観及び企画は製品の質向上のため、予告なく変更される場合がございます。
