LEDパネル
天井吊り型(両面)

アルミフレームLEDパネル-アルミフレームパネル-LEDパネル 天井 吊り下げ-天井吊り下げライトパネル-天井吊り下げLEDポスターパネル-壁取り付け型ライトパネル-天井吊り両面型ライトパネル-参考価格-01-033-01.jpg



アルミフレームLEDパネル-アルミフレームパネル-LEDパネル 天井 吊り下げ-天井吊り下げライトパネル-天井吊り下げLEDポスターパネル-壁取り付け型ライトパネル-天井吊り両面型ライトパネル-参考価格-01-034-01.jpg



アルミフレームLEDパネル-アルミフレームパネル-LEDパネル 天井 吊り下げ-天井吊り下げライトパネル-天井吊り下げLEDポスターパネル-壁取り付け型ライトパネル-天井吊り両面型ライトパネル-参考価格-01-035-01.jpg



製品名 両面型フレーム
材質 アルミ
カラー シルバー、 ブラック
正面フレーム幅 25mm
側面幅 50mm



※当社ではスイッチング電源(AC電源)は提供いたしかねますが、必要なお客様はTDK.png でご購入いただけます。







LEDライトパネルポスター(電飾シート)出力時の参考資料




アルミフレームLEDパネル-アルミフレームパネル-LEDパネル 天井 吊り下げ-天井吊り下げライトパネル-天井吊り下げLEDポスターパネル-壁取り付け型ライトパネル-天井吊り両面型ライトパネル-参考価格-01-036-01.jpg





● 内容物サイズ(内径)=外部サイズ(外径):22mm

● オモテ面=外部サイズ(外径):50mmまたは内容物サイズ(内径):28mm

● その他のサイズは受注製作可能(050-5840-0202)



※原稿作成時の留意事項

開閉式額縁の特性上、原稿が縁によって隠されてしまうため、原稿作成時はその点を念頭に置き

上下左右2cmほどの余裕を持ち内容物を作成されると、額縁内にきれいに収まり、

大事な内容物が隠れてしまうことがありません。









下記の図面は製品を理解しやすくするためのもので、それ以外のサイズでも製作可能です。




アルミフレームLEDパネル-アルミフレームパネル-LEDパネル 天井 吊り下げ-天井吊り下げライトパネル-天井吊り下げLEDポスターパネル-壁取り付け型ライトパネル-天井吊り両面型ライトパネル-参考価格-01-037-01.jpg







製品設置方法




両面型ライトパネルは多様な方法で室内の売り場や屋外で活用することができます。



アルミフレームLEDパネル-アルミフレームパネル-LEDパネル 天井 吊り下げ-天井吊り下げライトパネル-天井吊り下げLEDポスターパネル-壁取り付け型ライトパネル-天井吊り両面型ライトパネル-参考価格-01-038-01.jpg

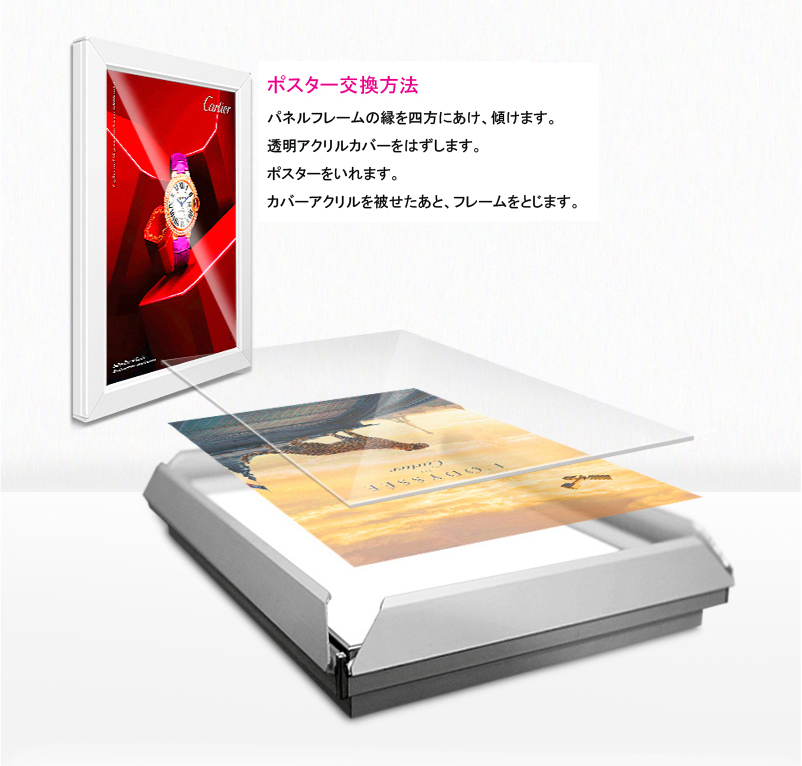

LEDライトパネルポスター(電飾シート)交換方法




アルミフレームLEDパネル-アルミフレームパネル-LEDパネル 天井 吊り下げ-天井吊り下げライトパネル-天井吊り下げLEDポスターパネル-壁取り付け型ライトパネル-天井吊り両面型ライトパネル-参考価格-01-016-01.jpg








● photoshopまたは写真ファイル(jpg,png,bmp,tif)の場合

  - 大きさ:実際の大きさ(1:1) 解像度 最小 120dpi以上(200dpi推奨)

  - イメージモード:CMYK 8bit(16bit,32bitも出力時には8bitに設定)

  - RGMモードに設定されたファイルは実際の出力物とカラーが変わる恐れがあります。



● illustratorファイル(aiファイル,epsファイル)の場合

  - 大きさ:実際の大きさ(1:1)で編集(5M以上出力物は10:1)

  - イメージモード:CMYK 8bit(色変換出力不可)

  - 文字:文字をラインまたはパスで作成すると出力可能

    ※文字はアウトライン化してください。

  - その他epsファイル:文字は全てラインに変換してください。



  - ラインに変換されない書体が、印刷時に自動変換され、ワード用の書体などに変換されたなどの印刷ミスは

    弊社では責任を負いかねます。



  - ファイル内にピクセル写真を挿入時、1:1サイズ(台紙サイズをあわせてください)

  - 解像度 120dip以上で作業していただき、色変換(pantoneなど)は必ずCMYKで変更し、出力してください。





● その他office(power point,word)ファイル

  - 文章プログラムでのファイルは出力できません。必ず上記のプログラムまたら写真ファイルをお送りください。








  - 出力用ファイルを illustrator(ai, eps), photoshop(psd, jpg, pngなど)で上記の内容に沿って作業したあと、

    弊社メールアドレス(dflux@dflux.jp)へお送りください。









アルミフレームLEDパネル-アルミフレームパネル-LEDパネル 天井 吊り下げ-天井吊り下げライトパネル-天井吊り下げLEDポスターパネル-壁取り付け型ライトパネル-天井吊り両面型ライトパネル-参考価格-01-016-011-01.jpg

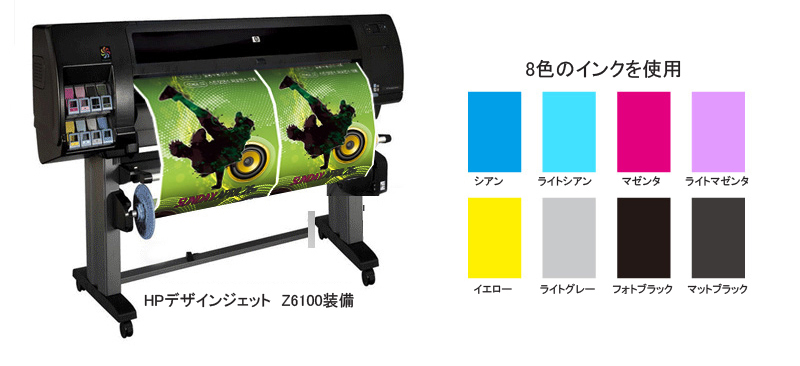

LEDライトパネルに入れる出力物は一般的な出力物とは違います!

ライトパネル専用フィルム出力は基本的に生地はバックリットワイドフィルムを使用し、のぼり旗、合成紙、バナーなどを

出力するときよりも、かなり多くの量のインクを消耗します。

一般的な印刷所では照明用よりも、のぼり旗、合成紙、バナーなどをより多く出力するため、

必要に応じて照明用の生地だけをかえて同じく出力する場合があります。

このようなフィルムをライトパネルで見てみると、脱色したように色あせて見えます。



アルミフレームLEDパネル-アルミフレームパネル-LEDパネル 天井 吊り下げ-天井吊り下げライトパネル-天井吊り下げLEDポスターパネル-壁取り付け型ライトパネル-天井吊り両面型ライトパネル-参考価格-01-0122-01.jpg

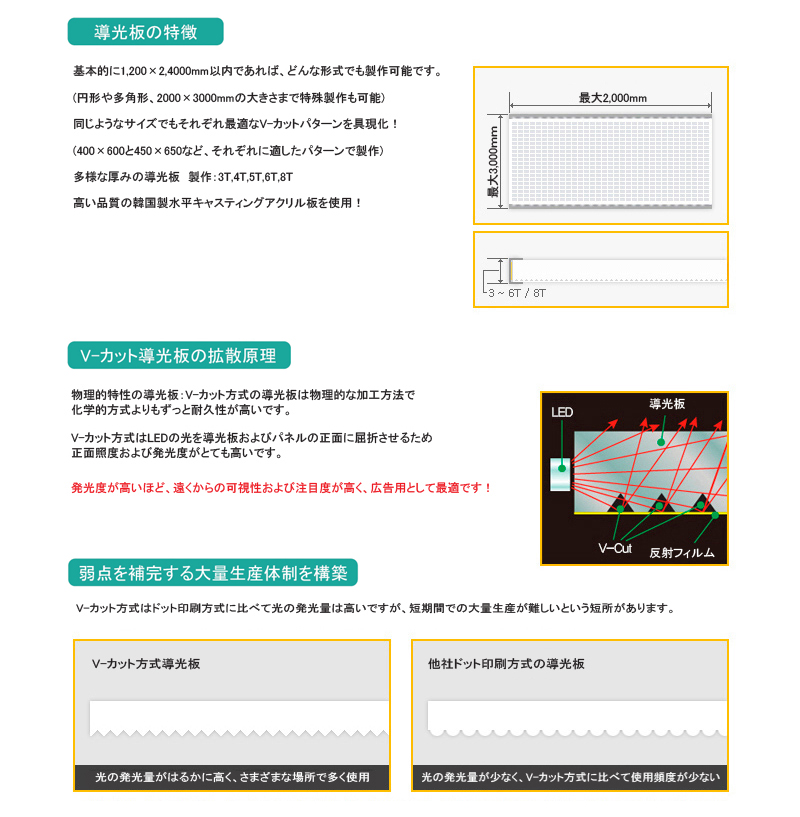

V-カット 導光板




アルミフレームLEDパネル-アルミフレームパネル-LEDパネル 天井 吊り下げ-天井吊り下げライトパネル-天井吊り下げLEDポスターパネル-壁取り付け型ライトパネル-天井吊り両面型ライトパネル-参考価格-01-0124-01.jpg

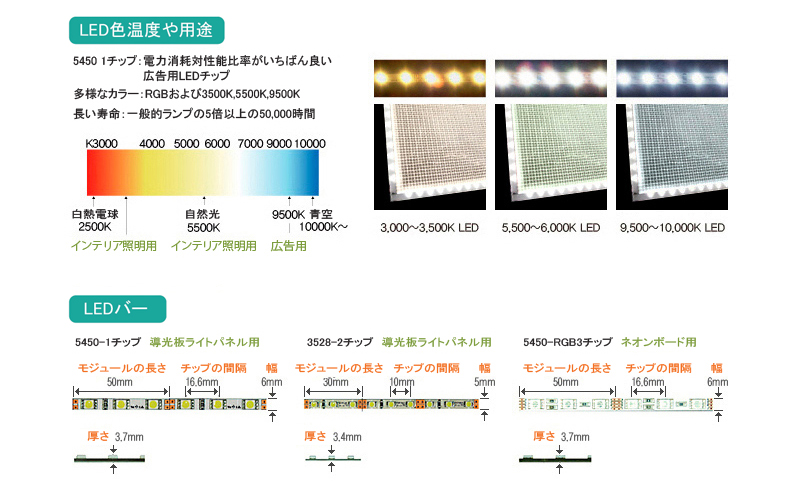

LEDバー




アルミフレームLEDパネル-アルミフレームパネル-LEDパネル 天井 吊り下げ-天井吊り下げライトパネル-天井吊り下げLEDポスターパネル-壁取り付け型ライトパネル-天井吊り両面型ライトパネル-参考価格-01-0125-01.jpg
区分 5450-1チップ 3528-2チップ 5450-RGB 3チップ
動作電圧 DC 12V  DC 12V  DC 12V
モジュールの大きさ(L×W×H) 50 X 6 X 3.7mm  30 X 5 X 3.4mm  50 X 6 X 3.7mm
チップの間隔 16.6mm  10mm  16.6mm
PCB厚さ 16 T  0.8 T  16 T
視野角 120度  120度  120度
色温度 3300K, 5500K, 9500K  5500K, 9500K  RED, GREEN, BLUE
作動温度 - 25 ~75 ℃  - 25 ~75 ℃  - 25 ~75 ℃
最大輝度 6,500 ~7,000 mcd  3,000 ~3,500 mcd  R:900, G:1,500, B:400 mcd
モジュールの長さ 50mm  30mm  50mm
モジュールごとの消費電力 0.72W / 0.06A  0.48W / 0.04A  0.72W / 0.06A
寿命 50,000時間  50,000時間  50,000時間







納品イメージ例






アルミフレームLEDパネル-アルミフレームパネル-LEDパネル 天井 吊り下げ-天井吊り下げライトパネル-天井吊り下げLEDポスターパネル-壁取り付け型ライトパネル-天井吊り両面型ライトパネル-参考価格-01-039-01.jpg



※上記製品は注文および決済後に製作する、受注製作品です。

製品の大きさおよびデザインの変更、その他ご質問や大量注文の割引、納品日時等は下記までご連絡ください。
